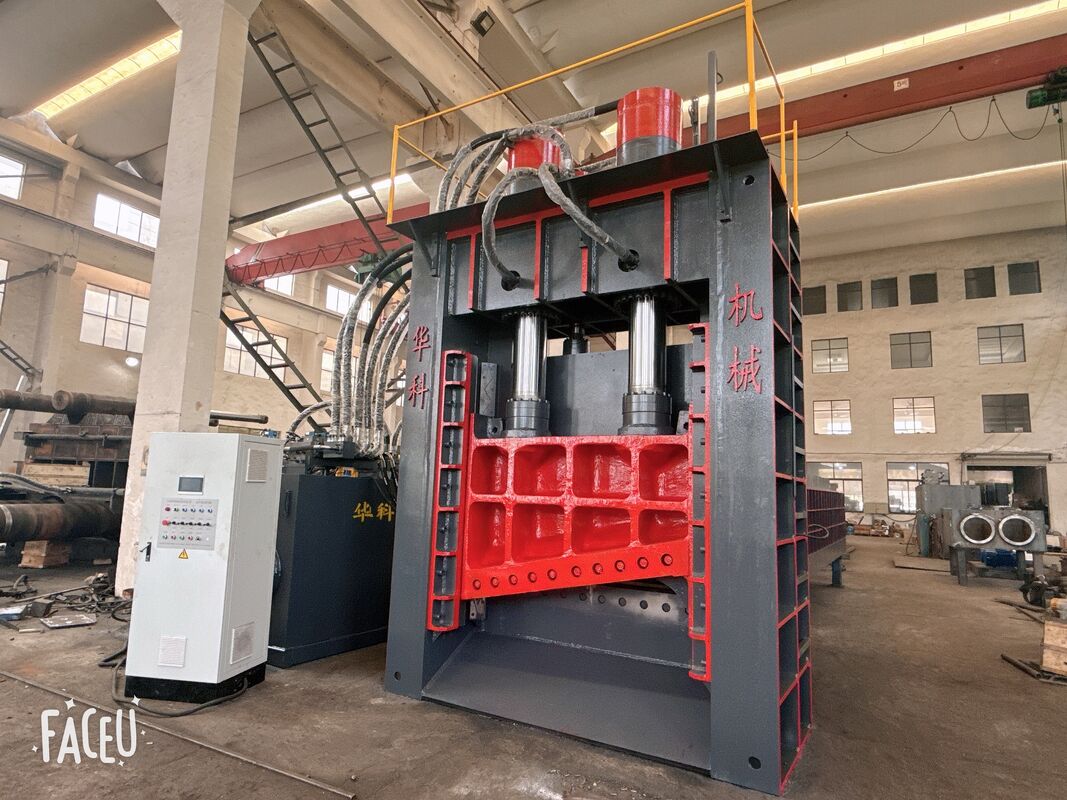

Q91Y-630W Ağır Hizmet Hidrolik Hurda Metal Makası 9-11 Ton/Saat Çelik Hurda İşleme İçin

Ürün Genel Bakışı

Q91Y-630W ağır hizmet hidrolik hurda metal makası uzun, hacimli ve yüksek hacimli çelik hurdaları daha kısa ve daha yönetilebilir parçalara ayırmak için tasarlanmıştır. Hurda geri dönüşüm sahaları, çelik fabrikaları, dökümhaneler, metal işleme tesisleri ve endüstriyel atık geri dönüşüm tesisleri için uygundur.

Makine, toplamda 655 ton birleşik kesme kuvveti sağlayan, iki ana kesme silindirini bir hızlı kesme silindiri ile birleştirir. 7000 x 1600 x 900 mm besleme kutusu, 1600 mm kesme bıçağı, bir arka malzeme itme silindiri ve ayarlanabilir bir kesme uzunluğu kontrol sistemi ile donatılmıştır. Çelik hurda işleme için belgelenen üretim kapasitesi muhafazakar bir şekilde 9-11 ton/saat'yi aşmayan çeliktir.

Ana Teknik Avantajlar

655 Ton Birleşik Kesme Kuvveti

Q91Y-630W şunları kullanır:

• Her biri yaklaşık 260 ton kapasiteli iki ana kesme silindiri
• Yaklaşık 135 ton kapasiteli bir hızlı kesme silindiri
• Toplam birleşik kesme kuvveti: 655 ton

Bu hidrolik konfigürasyon, belirtilen malzeme mukavemeti aralığındaki ağır çelik hurdaları, kalın plaka kesimlerini, yuvarlak çeliği, kare çeliği ve diğer endüstriyel demir içeren malzemeleri işlemek için gereken kuvveti sağlar.

9-11 Ton/Saat Hurda Çelik İşleme Kapasitesi

Hurda çelik uygulamaları için makinenin muhafazakar bir şekilde tahmin edilen üretim hızı 9-11 ton/saat'yi aşmayan çeliktir.

Gerçek çıktı şunlara bağlı olarak değişebilir:

• Hurda türü
• Malzeme kalınlığı
• Malzeme yoğunluğu
• Besleme verimliliği
• Gerekli kesme uzunluğu
• Operatör deneyimi
• Vinç veya kepçe besleme hızı

Belirtilen kapasite hurda çelik işlemeye dayanmaktadır ve ayrı bir onay olmadan alüminyum, bakır, paslanmaz çelik veya diğer malzemelere otomatik olarak uygulanmamalıdır.

Uzun Hurda İçin 7 Metre Besleme Kutusu

İç besleme kutusu ölçüleri:

7000 x 1600 x 900 mm

7 metre uzunluğundaki besleme kutusu, uzun ve hacimli hurda malzemeleri almak için uygundur. Bu tasarım, malzemenin kesme işlemine girmeden önce aşırı manuel ön kesme ihtiyacını azaltmaya yardımcı olur.

Tipik malzemeler şunları içerebilir:

• Uzun çelik kesimleri
• Hurda çelik levha
• Yapısal çelik hurda
• Yuvarlak çelik
• Kare çelik
• Yıkım çeliği
• Endüstriyel çelik üretim atıkları

Uzun besleme kutusu ayrıca düzenli beslemeyi ve kesme odasına doğru aşamalı malzeme itmeyi destekler.

1600 mm Geniş Kesme Bıçağı

Makine 1600 mm bıçak uzunluğu ve 1600 mm kesme genişliği'yi aşmayan çeliktir.

Geniş kesme açıklığı, farklı hurda parçalarının kesme alanına yerleştirilmesine olanak tanır ve hacimli veya düzensiz çelik hurdaların işlenmesini destekler.

Belgelenen minimum kesme açıklığı yüksekliği 550 mm, kesme açısı ise 10.5 derece'yi aşmayan çeliktir.

Arka İtme Malzeme Besleme Sistemi

Q91Y-630W, hurda malzemeyi kesme odasına doğru itmek için arka bir hidrolik silindir kullanır.

Malzeme İtme Sistemi Özellikleri

• İtme silindiri modeli: YG220/160-7000
• Silindir stroku: 7000 mm
• Maksimum itme: 1350 kN
• Yaklaşık itme kuvveti: 135 ton
• İtme hızı: 300 mm/s
• İtme yöntemi: arka silindir itme
• Kesme uzunluğu: ayarlanabilir
• Uzunluk kontrol sistemi: dahildir

Arka itme tasarımı, uzun ve karışık hurdaların tamamen manuel yeniden konumlandırmaya dayanmadan besleme kutusundan geçmesine yardımcı olur. Ayarlanabilir kesme uzunluğu sistemi, operatörün nakliye, depolama veya fırın şarj gereksinimlerine göre kesilmiş malzemenin yaklaşık boyutunu kontrol etmesine olanak tanır.

Hidrolik Malzeme Tutma Sistemi

Ana kesme vuruşundan önce, malzeme tutma sistemi hurdaları daha stabil bir konuma bastırır.

Makine iki adet malzeme tutma silindiri ile donatılmıştır.

Malzeme Tutma Parametreleri

• Silindir modeli: YG200/140-950
• Miktar: 2 silindir
• Maksimum itme: silindir başına 800 kN
• Yaklaşık tutma kuvveti: silindir başına 80 ton
• Toplam tutma kuvveti: yaklaşık 160 ton
• Silindir hareketi: 900 mm

Tutma sistemi, kesme sırasında malzemenin hareketini azaltarak kesmeden önce gevşek veya düzensiz hurdaları stabilize etmeye yardımcı olur.

Referans Kesme Kapasitesi

PDF, çekme mukavemeti 450 MPa'yı aşmayan çelikler için referans kesme kapasitelerini belirtir:

Δb ≤ 450 MPa

Belirtilen malzeme mukavemeti koşulu altında, belgelenen referans boyutları şunları içerir:

Bu değerler, belirtilen malzeme koşulu altındaki referans kapasiteleri olarak kabul edilmelidir. Gerçek kesme performansı, malzeme sınıfı, şekli, besleme konumu, bıçak durumu ve işletme yöntemine göre değişebilir.

Ana Teknik Özellikler

Boşta kesme frekansı 3-4 kez/dakika olarak belgelenmiştir ve gerçek yüklü üretim döngüsü ile karıştırılmamalıdır.

Motor ve Hidrolik Pompa Konfigürasyonu

Hidrolik güç sistemi üç ana motor ve üç hidrolik pompa kullanır.

Ana Motor

• Model: YE-225M-4
• Nominal güç: motor başına 45 kW
• Miktar: 3 set
• Toplam ana motor gücü: 135 kW
• Nominal hız: 1440 rpm

Hidrolik Pompa

• Model: A4V-250
• Miktar: 3 set
• Nominal basınç: 31.5 MPa
• Nominal deplasman: 250 ml/r

Hidrolik sistem çalışma basıncı 25 MPa olarak belirtilirken, hidrolik pompa nominal basıncı 31.5 MPa'dir. Bunlar farklı teknik değerlerdir ve aynı parametre olarak kabul edilmemelidir.

Hidrolik İşlem İçin Soğutma Sistemi

Q91Y-630W, hidrolik ünite için bir su soğutma sirkülasyon sistemi içerir.

Soğutma Sistemi Özellikleri

• Soğutma pompası modeli: 65-125A-2.2
• Soğutma pompası gücü: 2.2 kW
• Nominal hız: 1450 rpm
• Nominal akış: 200 L/dak
• Nominal basınç: 0.63 MPa
• Su soğutucu modeli: BB60H-20
• Miktar: 1 set

Soğutma sistemi, endüstriyel operasyon sırasında hidrolik yağ sıcaklığı yönetimini destekler.

PLC ve Uzaktan Kumanda İşlemi

Makine PLC kontrolü ve uzaktan kumanda ile donatılmıştır.

Özelliklerde listelenen ana kontrol bileşenleri şunlardır:

• Omron CP1E serisi PLC
• Omron limit anahtarları
• XINJIE metin ekranı
• Delixi elektrikli bileşenler
• Yicheng solenoid valfler
• Xingcheng özel çelik aşınma plakaları

Uzaktan kumanda işlevi, operatörün makine eylemlerini uygun bir çalışma pozisyonundan yönetmesine olanak tanır. Bu, normal çalışma sırasında kesme alanına yakın kalma ihtiyacını azaltabilir.

Uygun Uygulamalar

Q91Y-630W hidrolik hurda metal makası aşağıdaki endüstrilerde kullanılabilir:

Hurda Metal Geri Dönüşüm Sahaları

Makine, uzun, hacimli ve düzensiz demir içeren hurdaları ayırma, depolama, nakliye veya yeniden satış için daha kısa bölümlere ayırabilir.

Çelik Fabrikaları

Çelik fabrikaları, fırın şarjından önce hurda malzemeleri hazırlamak için makineyi kullanabilir.

Dökümhaneler

Dökümhaneler, çelik hurdalarının boyutlarını küçültmek ve daha yönetilebilir fırın beslemesi hazırlamak için makineyi kullanabilir.

Metal İşleme Tesisleri

Çelik levha kesimleri, üretim artıkları, yapısal hurda ve diğer endüstriyel metal atıkları geri dönüşümden önce işlenebilir.

Yıkım Hurda İşleme

Uzun yapısal çelik ve yıkım atıkları, nakliye veya daha fazla işlemden önce kısaltılabilir.

Tipik Malzemeler

Makine öncelikle demir içeren hurda işleme için tasarlanmıştır.

Uygun malzemeler şunları içerebilir:

• Hurda çelik levha
• Ağır çelik kesimleri
• Yuvarlak çelik hurda
• Kare çelik hurda
• Yapısal çelik hurda
• Uzun çelik profiller
• Endüstriyel çelik atıkları
• Yıkım çeliği
• Karışık ağır demir içeren hurda

Malzeme boyutları, çelik sınıfı, çekme mukavemeti, şekli ve besleme yöntemi makine seçimi öncesinde teyit edilmelidir.

Q91Y-630W Hurda Metal Makası Nasıl Çalışır

Adım 1: Hurda Yükleme

Çelik hurda, vinç, hidrolik kepçe, ekskavatör veya diğer uygun yükleme ekipmanları tarafından 7000 mm besleme kutusuna yüklenir.

Adım 2: Malzeme İtme

Arka hidrolik silindir, hurdaları kesme odasına doğru iter. Operatör, gerekli kesme uzunluğuna göre besleme mesafesini ayarlayabilir.

Adım 3: Malzeme Tutma

İki hidrolik tutma silindiri, kesmeden önce hurdaları bastırır ve stabilize eder.

Adım 4: Hidrolik Kesme

Ana kesme silindirleri ve hızlı kesme silindiri, bıçağı malzeme boyunca ilerletir.

Adım 5: Malzeme Boşaltma

Kestikten sonra, daha kısa hurda bölümleri kesme alanından düşer ve nakliye, depolama veya fırın şarjı için toplanabilir.

Adım 6: Tekrarlanan İşlem

Arka silindir kalan malzemeyi ilerletir ve makine kesme döngüsünü tekrarlar.

Hurda İşleme Operasyonları İçin Faydaları

Manuel Oksijen Kesmeye Bağımlılığın Azaltılması

Uzun veya hacimli hurda, nakliye veya fırın kullanımı öncesinde genellikle ön kesme gerektirir. Hidrolik kesme, uygun malzemeler için manuel oksijen kesmeye olan bağımlılığı azaltabilir.

Daha Yönetilebilir Hurda Boyutları

Ayarlanabilir itme ve uzunluk kontrol sistemi, depolanması, nakliyesi ve sonraki ekipmanlara beslenmesi daha kolay olan daha kısa hurda bölümleri üretmeye yardımcı olur.

Büyük Besleme Kapasitesi

7000 x 1600 x 900 mm besleme kutusu, uzun ve hacimli hurdaları alabilir, bu da yüklemeden önce her parçayı kesme ihtiyacını azaltır.

Ağır Hizmet Hidrolik Kuvveti

655 tonluk birleşik kesme kuvveti, belirtilen çekme mukavemeti ve boyut sınırları dahilindeki ağır çelik hurdaların işlenmesini destekler.

Endüstriyel Hurda Hacimleri İçin Uygun

9-11 ton/saatlik belgelenmiş hurda çelik üretim hızı ile makine, küçük timsah makaslarından veya manuel kesme ekipmanlarından daha yüksek işlem kapasitesi gerektiren geri dönüşüm operasyonları için tasarlanmıştır.

Nakliye Bilgileri

Makine, nakliye için ana bölümlere ayrılır.

Belgelenen nakliye önerisi, olası aşırı genişlik veya aşırı yükseklik gereksinimleri olan 40 fitlik bir flat-rack konteyner ve diğer makine bölümleri için ek konteynerler içerir. Nihai konteyner seçimi, nakliye rotası, taşıyıcı limitleri, liman gereksinimleri ve nihai paketleme boyutlarına göre teyit edilmelidir.

Neden Q91Y-630W Hidrolik Hurda Metal Makasını Seçmelisiniz?

Q91Y-630W, ağır kesme kuvveti, uzun malzeme besleme kapasitesi, hidrolik itme, PLC kontrolü ve endüstriyel hurda çelik çıktısının pratik bir kombinasyonunu sunar.

Bu modeli göz önünde bulundurmak için ana nedenler şunlardır:

• 655 ton birleşik kesme kuvveti
• 9-11 Ton/Saat belgelenmiş hurda çelik kapasitesi
• 7000 mm uzunluğunda besleme kutusu
• 1600 mm kesme genişliği
• 135 ton arka itme kuvveti
• Ayarlanabilir kesme uzunluğu kontrolü
• Yaklaşık 160 ton malzeme tutma kuvveti
• PLC ve uzaktan kumanda işlemi
• Su soğutma sirkülasyon sistemi
• Özelleştirilebilir güç kaynağı

Sıkça Sorulan Sorular

Q91Y-630W'nin üretim kapasitesi nedir?

Belgelenen üretim kapasitesi, hurda çelik için muhafazakar bir şekilde 9-11 ton/saat olarak tahmin edilmektedir. Gerçek çıktı, hurda yoğunluğuna, boyutlarına, besleme verimliliğine ve gerekli kesme uzunluğuna bağlıdır.

Toplam kesme kuvveti nedir?

Makine, iki adet 260 tonluk ana kesme silindiri ve bir adet 135 tonluk hızlı kesme silindiri kullanır. PDF, toplam birleşik kesme kuvvetini 655 ton'yi aşmayan çeliktir.

Besleme kutusu boyutu nedir?

İç besleme kutusu boyutu 7000 x 1600 x 900 mm'yi aşmayan çeliktir.

Kesme bıçağı genişliği nedir?

Kesme bıçağı uzunluğu ve kesme genişliği her ikisi de 1600 mm'yi aşmayan çeliktir.

Kesme uzunluğu ayarlanabilir mi?

Evet. Arka malzeme itme sistemi, operatörün besleme mesafesini ayarlamasına olanak tanıyan bir kesme uzunluğu kontrol fonksiyonu içerir.

Makine hangi malzemeleri işleyebilir?

Makine öncelikle çelik hurda için tasarlanmıştır. Belgelenen referans koşulu, çekme mukavemeti 450 MPa'yi aşmayan çeliktir.

Yuvarlak çelik ve kare çelik kesebilir mi?

Belgelenen malzeme mukavemeti koşulu altında, referans kesme kapasiteleri şunları içerir:

• 130 mm çapa kadar yuvarlak çelik
• 120 x 120 mm'ye kadar kare çelik
• 60 x 600 mm'ye kadar çelik levha

Makine tam otomatik mi?

Makine PLC kontrolü, uzaktan kumanda, hidrolik itme, malzeme tutma ve uzunluk kontrolü içerir. Ancak, mevcut belge onu tamamen insansız bir otomatik üretim hattı olarak tanımlamamaktadır.

Voltaj özelleştirilebilir mi?

Evet. Standart özellik 380 V, 3 faz, 50 Hz'dir ve güç kaynağı, müşterinin yerel elektrik gereksinimlerine göre özelleştirilebilir.

Teknik Teklif Talep Edin

Doğru hidrolik hurda metal makasını önermek için lütfen şunları sağlayın:

• Hurdanın fotoğrafları veya videoları
• Malzeme türü ve çelik sınıfı
• Maksimum malzeme boyutları
• Malzeme kalınlığı
• Saatlik veya günlük gerekli üretim kapasitesi
• Gerekli kesme uzunluğu
• Yerel voltaj ve frekans
• Hedef liman

Bu bilgilere dayanarak, Jiangyin Huake Machinery Equipment uygun bir makine konfigürasyonu, teknik teklif, nakliye planı ve fiyat teklifi hazırlayabilir.
